Live.log_plot()

def log_plot(
    name: str,
    datapoints: pd.DataFrame | np.ndarray | List[Dict],
    x: str,
    y: Union[str, list[str]],
    template: Optional[str] = None,
    title: Optional[str] = None,
    x_label: Optional[str] = None,
    y_label: Optional[str] = None,
):

用法

from dvclive import Live

datapoints = [
    {"name": "petal_width", "importance": 0.4},
    {"name": "petal_length", "importance": 0.33},
    {"name": "sepal_width", "importance": 0.24},
    {"name": "sepal_length", "importance": 0.03}
]

with Live() as live:
    live.log_plot(
        "iris_feature_importance",
        datapoints,
        x="importance",
        y="name",
        template="bar_horizontal",
        title="Iris Dataset: Feature Importance",
        y_label="Feature Name",
        x_label="Feature Importance"
    )

描述

该方法会将提供的 datapoints 输出至 {Live.dir}/plots/custom/{name}.json，并存储指定的属性，以便由 Live.make_dvcyaml() 写入到 plots 部分。

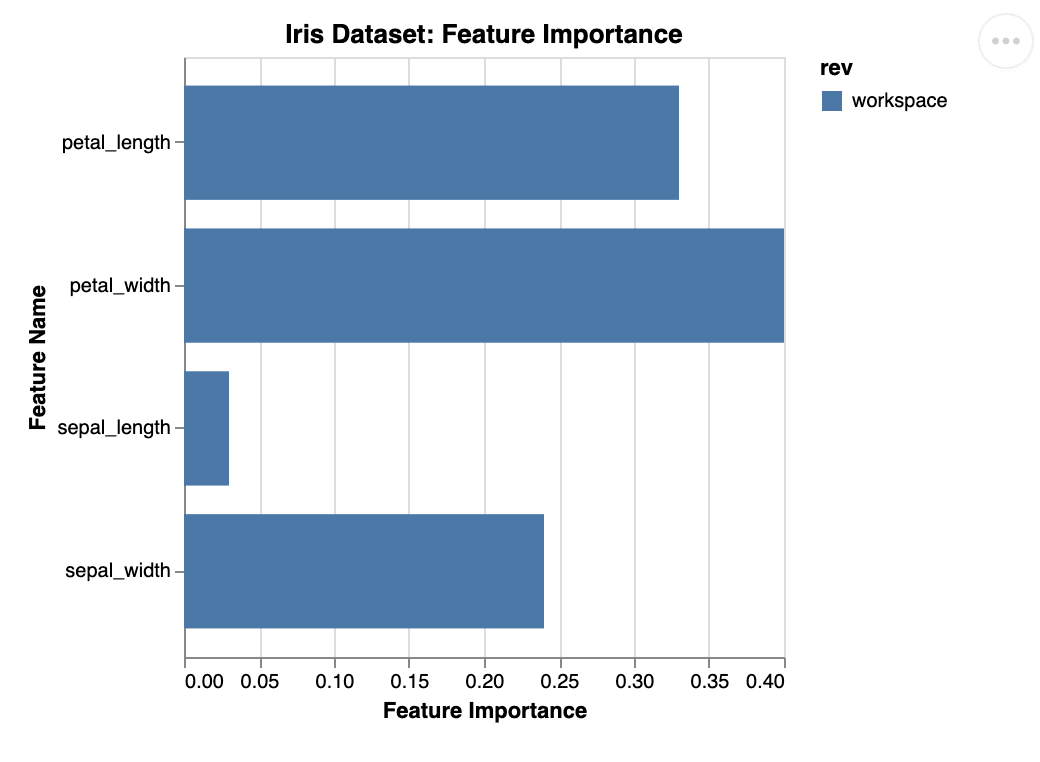

以下代码片段将生成如下 dvc.yaml：

plots:
  - dvclive/plots/custom/iris_feature_importance.json:
      template: bar_horizontal
      x: importance
      y: name
      title: 'Iris Dataset: Feature Importance'
      x_label: Feature Importance
      y_label: Feature Name

该图表可通过 DVC CLI、VSCode 扩展或 DVC Studio 进行渲染。

参数

name - 输出文件的名称。
datapoints - 包含绘图数据的 Pandas DataFrame、Numpy 数组或字典列表。
x - 用作 x 轴的键名（存在于字典中）。
y - 用作 y 轴的键名或多个键名（存在于字典中）。
template - 使用的 DVC 绘图模板名称。默认为 linear。
title - 显示的标题。默认为 {Live.dir}/plots/custom/{name}.json。
x_label - x 轴的标签。默认为传入的 x 名称。
y_label - y 轴的标签。默认为传入的 y 名称。

示例：从 Pandas DataFrame 绘图

你可以从 Pandas DataFrame 格式绘制数据：

import pandas as pd
from dvclive import Live
from sklearn.datasets import load_iris

iris = load_iris()
datapoints = pd.DataFrame(data=iris.data, columns=iris.feature_names)

with Live() as live:
    live.log_plot(
        "sepal",
        datapoints,
        x="sepal length (cm)",
        y="sepal width (cm)",
        template="scatter",
        title="Sepal width vs Sepal length")

以下代码片段将生成如下 dvc.yaml：

plots:
  - dvclive/plots/custom/sepal.json:
      template: scatter
      x: sepal length (cm)
      y: sepal width (cm)
      title: Sepal width vs Sepal length

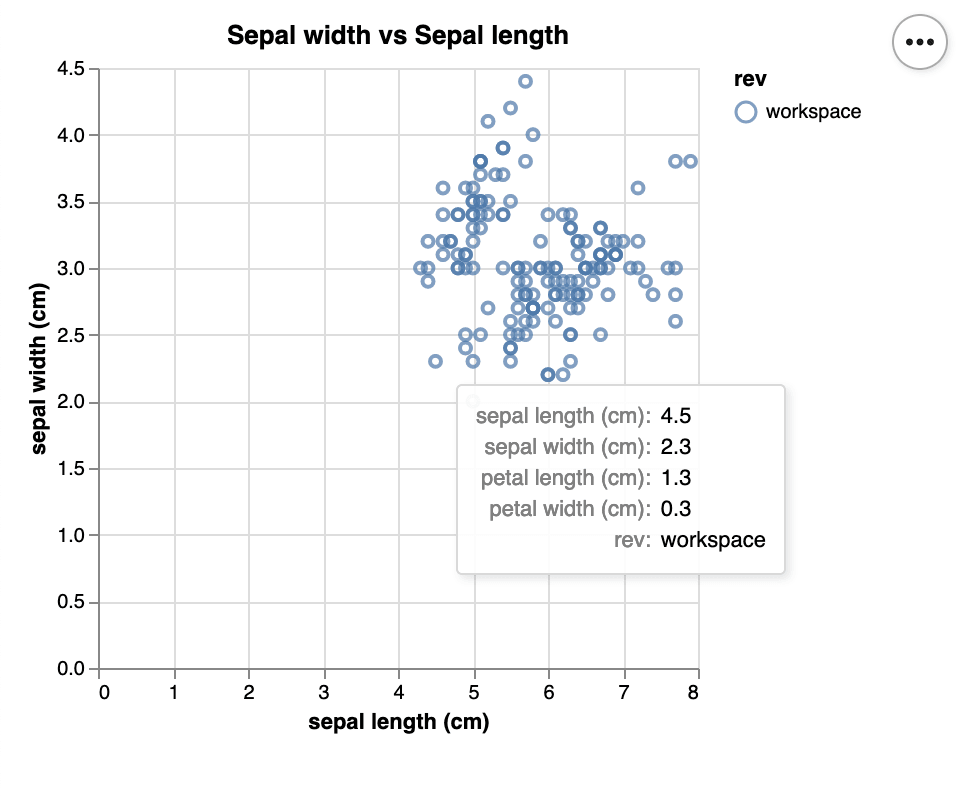

渲染后的图表：

示例：从 Numpy 数组绘图

DVCLive 支持具有命名列的结构化 Numpy 数组，用于描述性数据可视化，也支持无命名列的非结构化数组，用于简单的数值绘图。

结构化 Numpy 数组示例

本示例中加载了鸢尾花数据集，并将其转换为结构化 Numpy 数组。每一列名均对应鸢尾花数据集的一个特征。

import numpy as np
from dvclive import Live
from sklearn.datasets import load_iris

# Create a structured array
iris = load_iris()
dtypes = [(name, float) for name in iris.feature_names]
data = np.array([tuple(row) for row in iris.data], dtype=dtypes)

with Live() as live:

    live.log_plot(
        "sepal_array_named",
        data,
        x="sepal length (cm)",
        y="sepal width (cm)",
        template="smooth",
        title="Numpy Array with Names"
    )

log_plot() 方法生成一个 smooth 图表，X 和 Y 的标签会自动从列名中提取。

以下代码片段将生成如下 dvc.yaml：

plots:
  - dvclive/plots/custom/sepal_array_named.json:
      template: smooth
      x: sepal length (cm)
      y: sepal width (cm)
      title: Numpy Array with Names

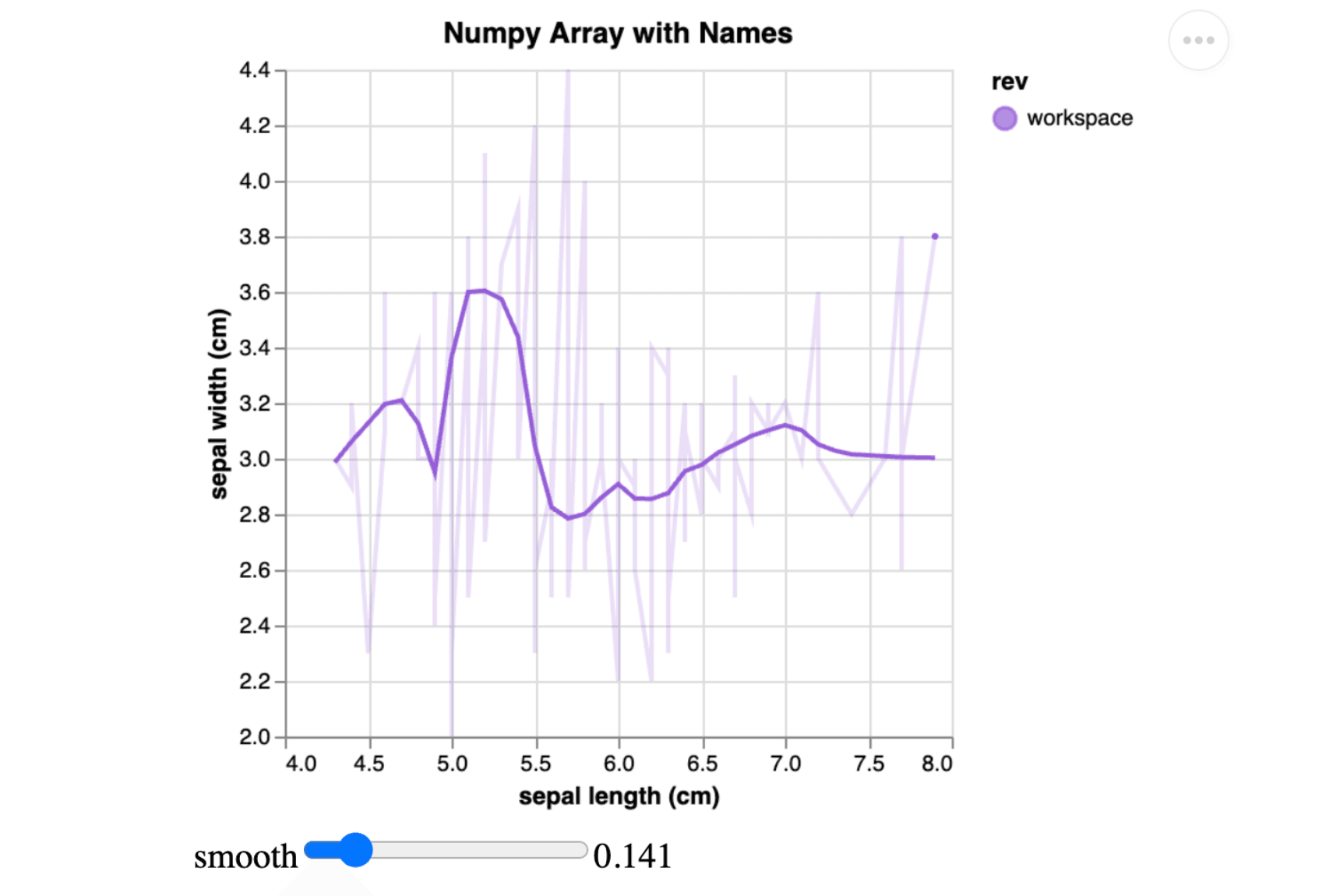

渲染后的图表：

非结构化 Numpy 数组示例

本示例使用一个无命名列的双列数组可视化训练损失随轮次的变化。对于此类非结构化数组，DVCLive 会以数字索引方式标记列，如 "0"、"1" 等。

import numpy as np
from dvclive import Live

# Create an unstructured array
epochs = np.arange(1, 16)
values = np.sort(np.random.uniform(0.45, 0.965, 15))
data = np.column_stack((epochs, values))

with Live() as live:
    live.log_plot(
        "training_loss_plot",
        data,
        x="0",
        y="1",
        template="linear",
        title="Training Loss",
        x_label="Epochs",
        y_label="Loss"
    )

log_plot() 方法生成一个名为“Training Loss”的线性图表，并使用提供的标签命名 x 轴和 y 轴。

以下代码片段将生成如下 dvc.yaml：

plots:
  - dvclive/plots/custom/training_loss_plot.json:
      template: linear
      x: '0'
      y: '1'
      title: Training Loss
      x_label: Epochs
      y_label: Loss

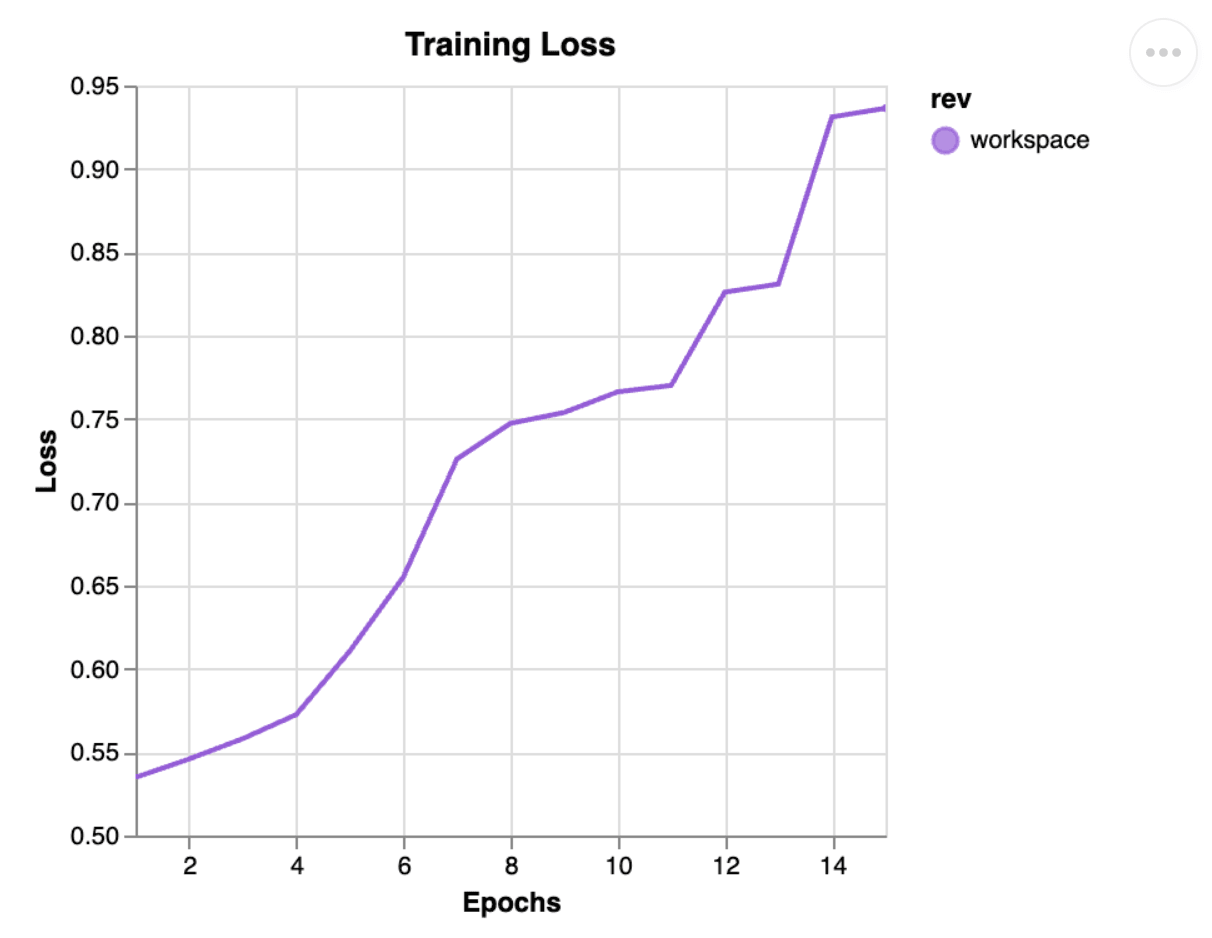

通过 dvc plots 渲染：

异常

dvclive.error.InvalidDataTypeError - 当提供的 datapoints 类型不受支持时抛出。支持的类型包括：
```
pd.DataFrame | np.ndarray | List[Dict]
```
